Spectroradiomètres
Mesure l’intensité des éclairements spectraux solaires UV
Les mesures spectrales
- Paramètres mesurés : Eclairement global (et diffus pour Lille)
- Paramètres inversés : Colonne totale d'ozone
- Paramètres calculés : UVI
- Algorithmes en place / prévu : Estimation en routine de la colonne totale d'ozone/visualisation prévue. Détermination de l'épaisseur optique des aérosols prévue (pour Lille)
- Réseaux Nationaux / Internationaux : NDACC
Les données de Lille-Villeneuve d’Ascq sont archivées depuis 1998, celles de l’OHP (Observatoire de Haute-Provence) et de l’OPAR (Observatoire de Physique de l’atmosphère de La Réunion) sont archivées depuis 2009.
Lille (Bentham)
O.H.P.
OPAR

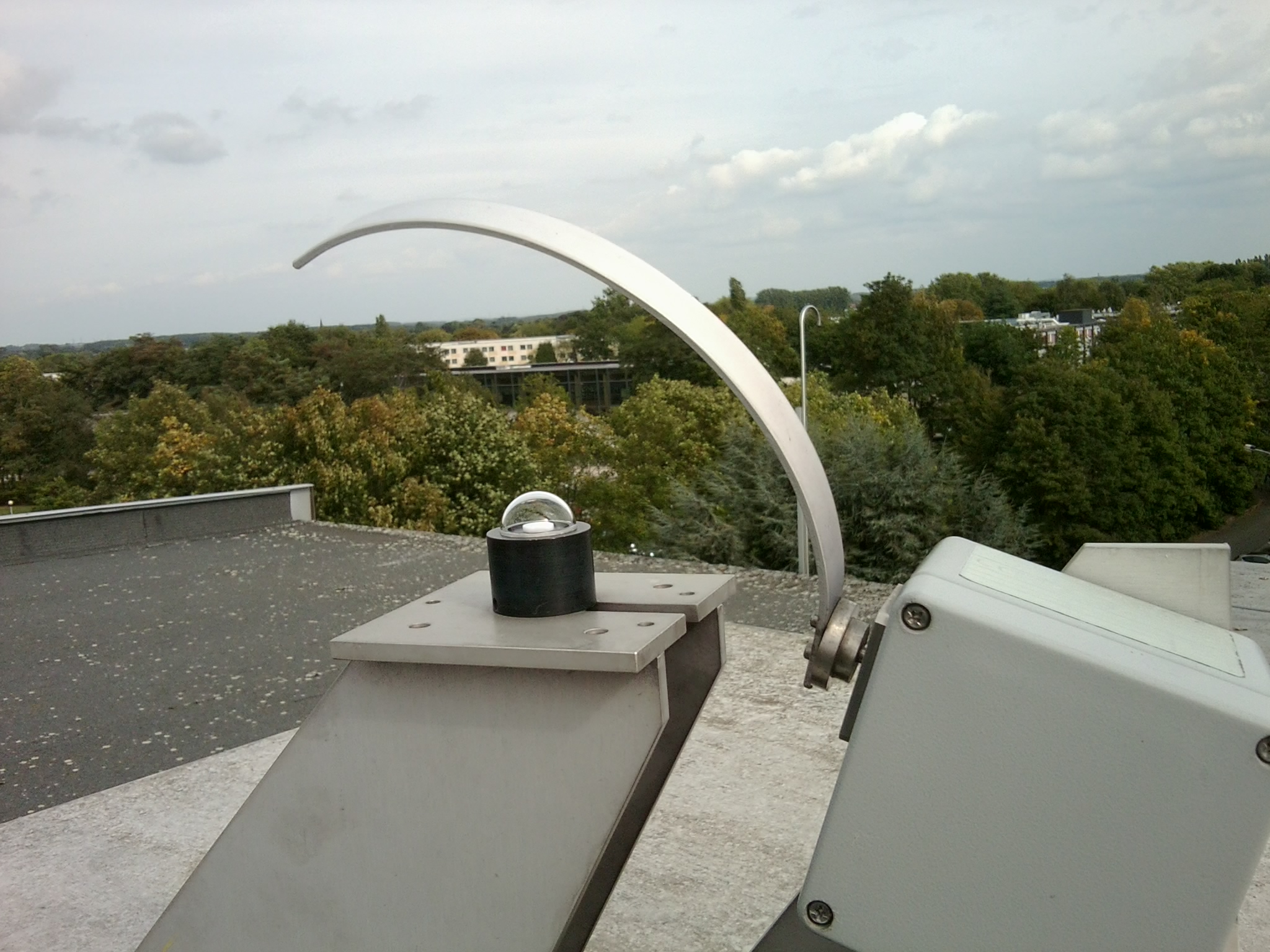

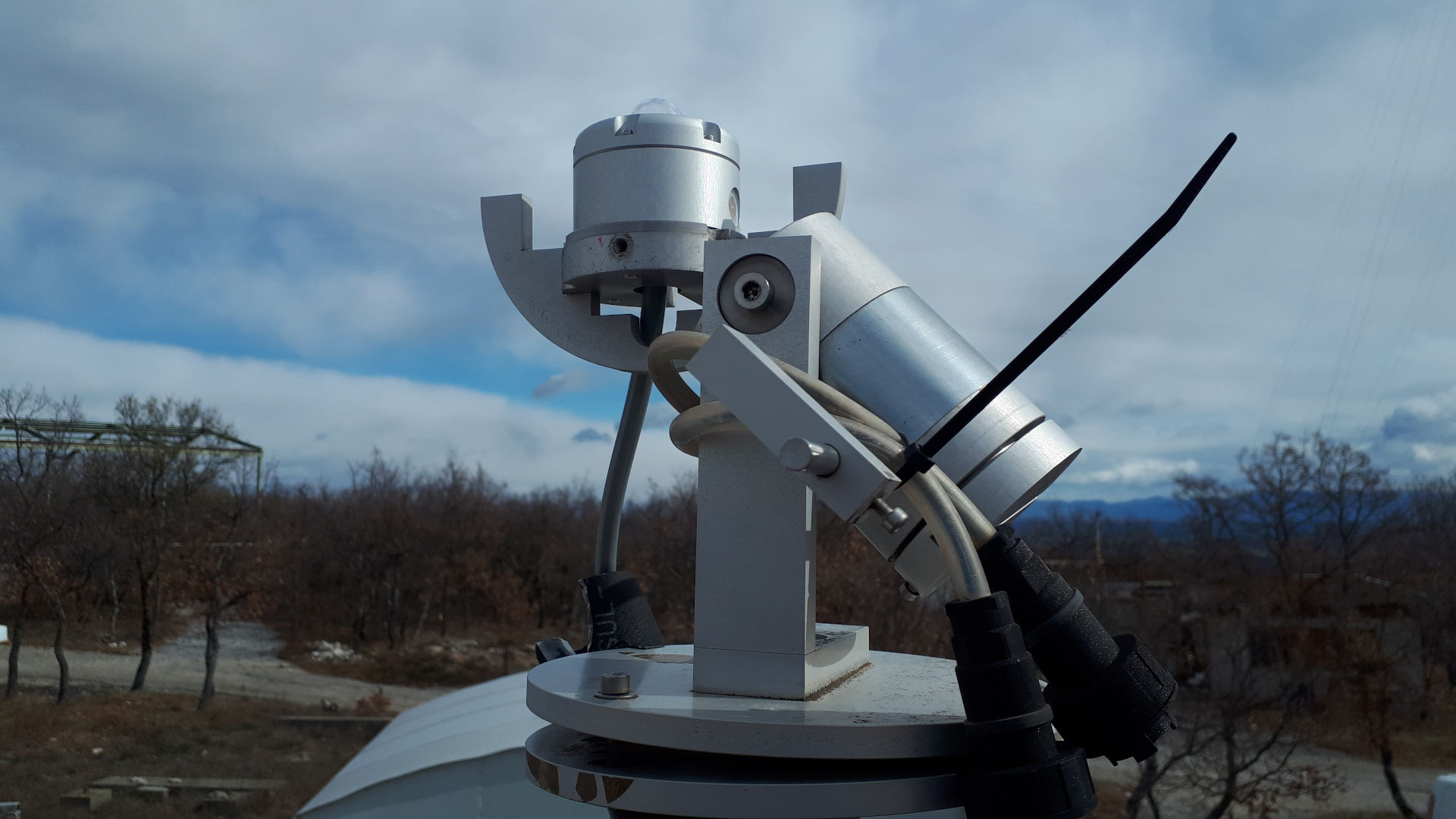

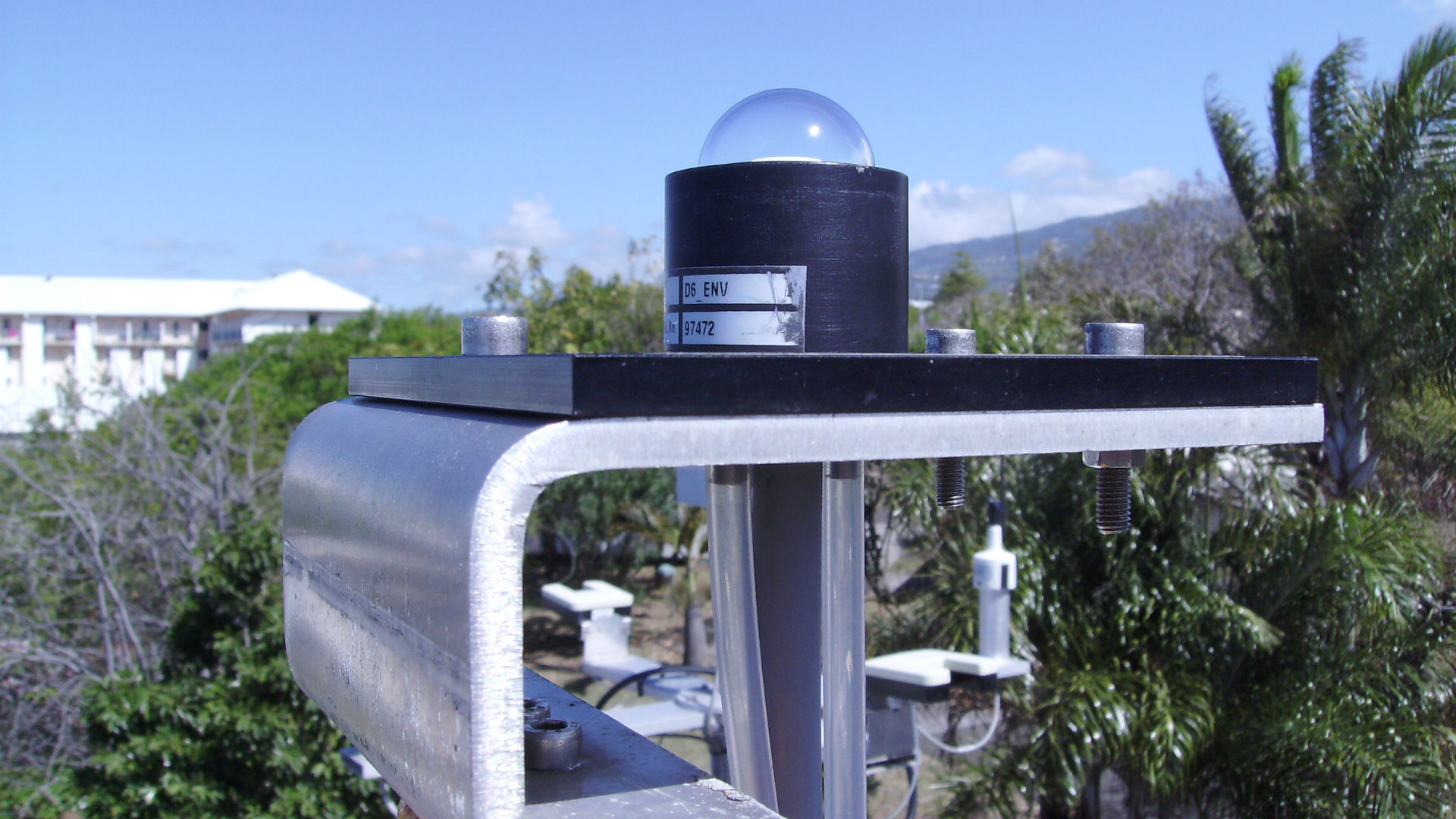

Un spectroradiomètre UV (Jobin-Yvon HD10) a été installé dès 1998 sur la terrasse du laboratoire à Villeneuve d’Ascq et a été affilié au NDACC en 2001. En raison de dysfonctionnements fréquents il a été remplacé par un Bentham DTMc300 en 2009. L’OHP et l’OPAR (Saint-Denis) ont été également équipés en 2009 par un Bentham DTMc300.
L’affiliation au NDACC des trois nouveaux spectroradiomètres Bentham a été obtenue en 2016.

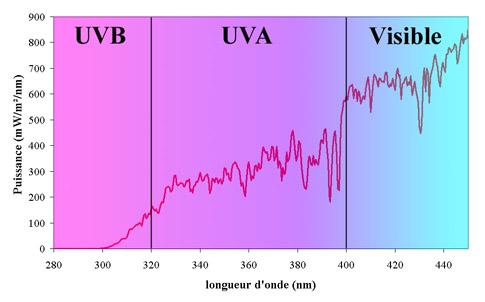

Comme le faisait le Jobin-Yvon, les Bentham effectuent des mesures journalières de l’éclairement spectral dans l’intervalle 280-450 nm, avec un pas de 0,5 nm. Sur la figure 1, on observe la diminution rapide de l’éclairement spectral de 330 nm à 300 nm due à l'absorption par l’ozone présent dans l’atmosphère.
Les acquisitions ont lieu toutes les 15 min, du lever au coucher du soleil.
A Villeneuve d’Ascq (Lille) il s’agit de mesures d’éclairement global (somme de l’éclairement direct et de l’éclairement diffus) et alternativement d’éclairement diffus (par occultation du soleil). A l’OPAR et à l’OHP il s’agit uniquement de mesures d’éclairement global.

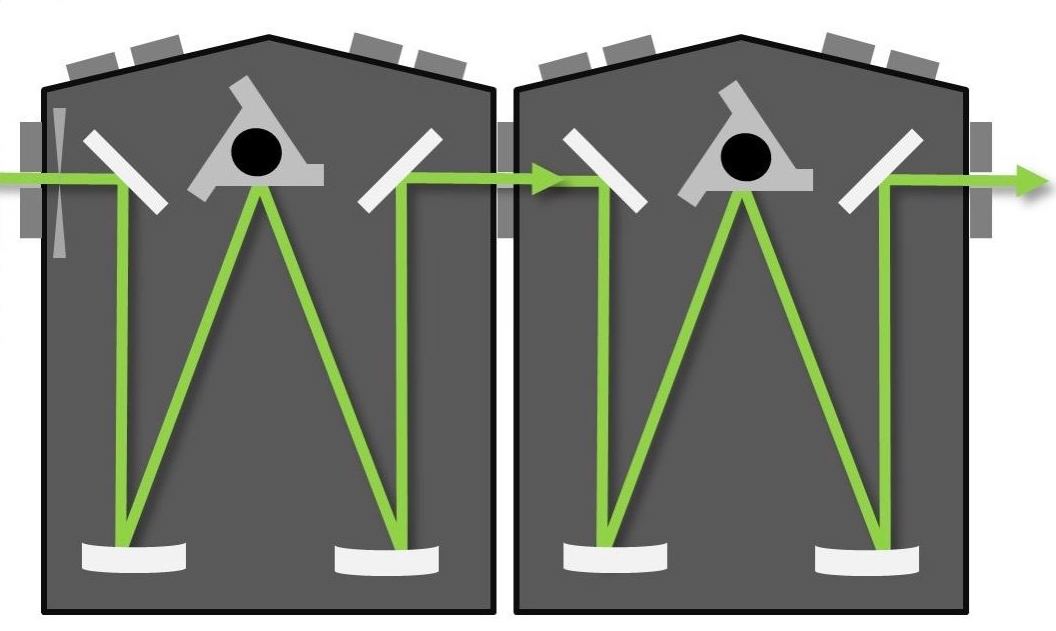

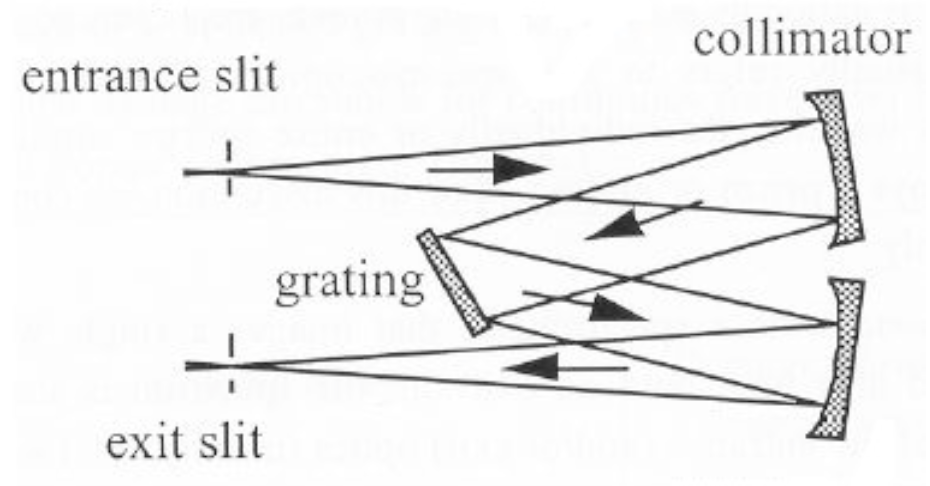

Les spectroradiomètres sont des doubles monochromateurs.
| Jobin-Yvon HD10 | |
|---|---|
| Focales | 2x100 mm |
| Diffuseur | Téflon |
| Résolution | 0,75 nm |
| Régulé en température | |
| Durée d'un balayage (280-450 nm) | environ 8 min |
| Bentham DTMc300 | |
|---|---|
| Focales | 2x300 mm |
| Diffuseur | Téflon |
| Résolution | 0,5 nm |
| Régulé en température | |
| Durée d'un balayage (280-450 nm) | environ 6 min |
Il se fait en trois étapes :
- L’étalonnage : Les mesures brutes sont étalonnées régulièrement en laboratoire à l’aide de lampes étalon 1000W traçables jusqu’au NIST (National Institute of Standards and Technology, USA).

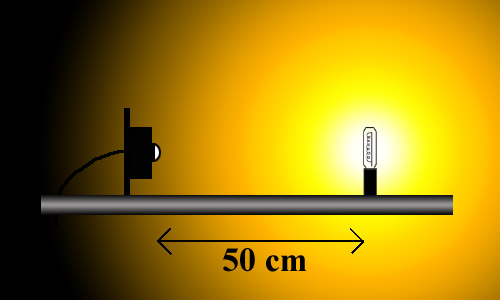

Le principe d’un étalonnage consiste à mesurer à l’aide de l'instrument le spectre d'une lampe UV pour laquelle le fabriquant a fourni une table très précise de l'éclairement spectral (table des éclairements de référence). Ces mesures s’effectuent à une distance définie par le fabriquant de la lampe (cf. Figure 4).
- Le recalage en longueur d’onde : Le spectroradiomètre comporte des parties mobiles, dont la position relative est variable (elle dépend entre autres de la température). Il en résulte que la longueur d'onde affichée lors d'un balayage peut être différente de la longueur d'onde réelle. Ce décalage en longueur d’onde doit être corrigé. On utilise pour cela une méthode qui repose sur la comparaison du spectre mesuré au spectre solaire modélisé pour un ciel clair avec des paramètres d'entrée correspondant à la mesure (hauteur solaire moyenne, colonne totale d'ozone moyenne) et convolué par la fonction fente de l'instrument.
- Correction de la réponse angulaire : Le signal d’un radiomètre devant mesurer un éclairement devrait être proportionnel au cosinus de l’angle entre la direction du rayonnement incident et la normale à l’optique d’entrée. Les diffuseurs étant imparfaits, il existe toujours des écarts avec cette loi en cosinus, le spectre doit donc être corrigé de ce défaut.
Incertitude (niveau de confiance à 95%) :
- A 310 nm : Environ 5% pour des signaux élevés et 7% pour des signaux faibles.
- Environ 5% pour l’indice UV (UVI).

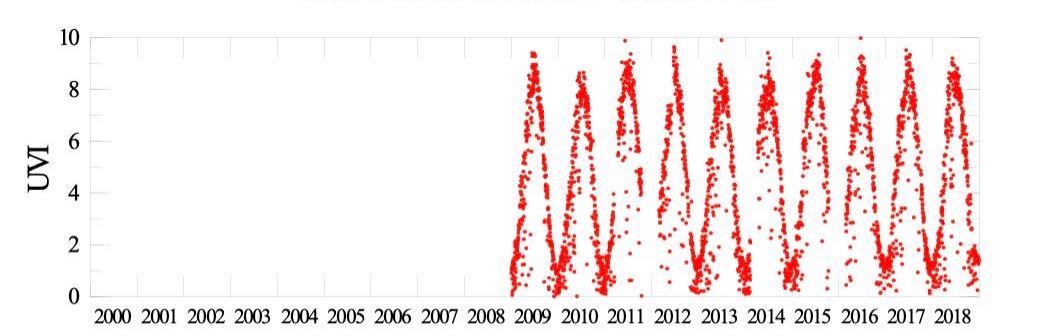

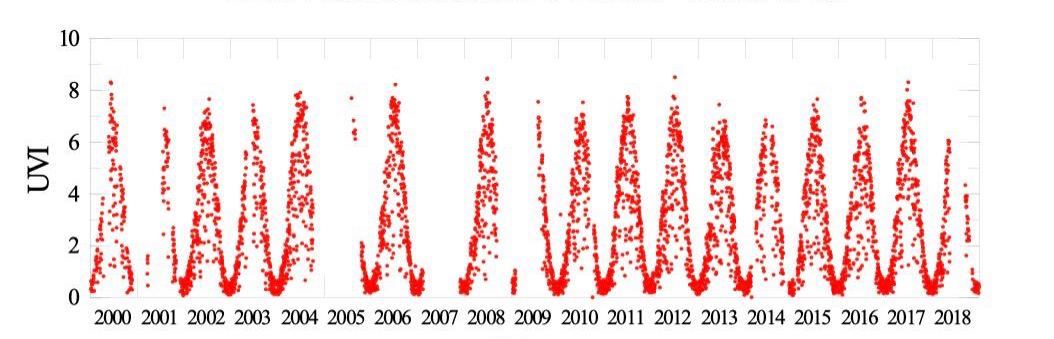

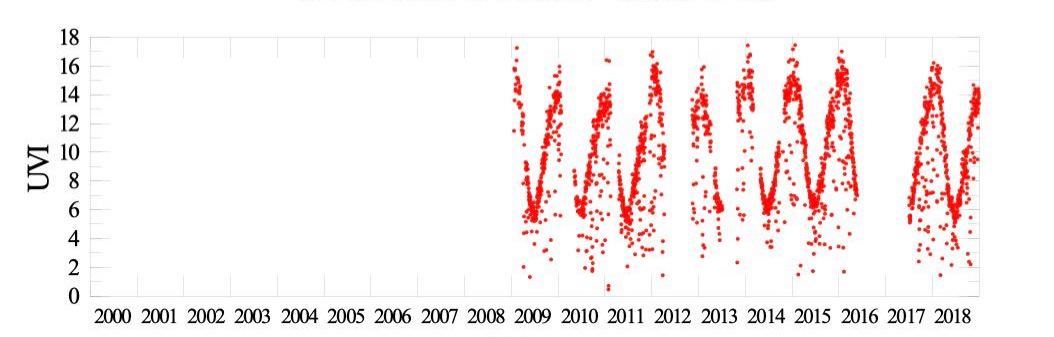

1. Séries temporelles du maximum sur 2h autour du midi solaire de l’indice UV obtenu à Lille (Villeneuve d’Ascq), à l’OHP et à l’OPAR (Saint-Denis de La Réunion).
- Pachart, E., J. Lenoble, C. Brogniez, D. Masserot, J.L. Bocquet, Consistency test on UV spectral irradiance measurements using modeling and a broadband instruments, J. Geophys. Res., 105, D4, 4851-4856, 2000.
- Van Weele, M., T.J. Martin, M. Blumthaler, C. Brogniez, P.N. den Outer, O. Engelsen, J. Lenoble, B. Mayer, G. Pfister, A. Ruggaber, B. Walravens, P. Weihs, B.G. Gardiner, D. Gillotay, D. Haferl, A. Kylling, G. Seckmeyer, and W.M.F. Wauben, From model intercomparison towards benchmark UV spectra for six real atmospheric cases, J. Geophys. Res., 105, D4, 4915-4925, 2000.
- Bais, A. F.,B. G. Gardiner, H. Slaper, M. Blumthaler, G. Bernhard, R. McKenzie, A. R. Webb, G. Seckmeyer, B. Kjeldstad, T. Koskela, P. Kirsch, J. Gröbner, J. B. Kerr, S. Kazadzis, K. Leszczynski, D. Wardle, C. Brogniez, W. Josefsson, D. Gillotay, H. Reinen, P. Weihs, T. Svenoe, P. Eriksen, F. Kuik, A. Redondas, The SUSPEN intercomparison of ultraviolet spectroradiometers, J. Geophys. Res., 106, D12, 12509-12525, 2001.
- Masserot, D., J. Lenoble, C. Brogniez, M. Houët, N. Krotkov, R. McPeters, Retrieval of ozone column from global irradiance measurements and comparison with TOMS data. A year of data in the Alps, Geophys. Res. Lett., 29, 10.1029/2002GL014823, 2002.
- Smolskaia, I., D. Masserot, J. Lenoble, C. Brogniez, and A. de La Casinière, Retrieval of the ultraviolet effective snow albedo during 1998 winter campaign in the French Alps, Applied Optics, 42 (9), 1583-1587, 2003.
- Houët, M., C. Brogniez, Ozone column retrieval from solar UV irradiance measurements at ground level: sensitivity tests and uncertainty estimation, J. Geophys. Res., 109, D15302, doi: 10.1029/2004JD004703, 2004.
- Brogniez, C., M. Houët, A.M. Siani, P. Weihs, M. Allaart, J. Lenoble, T. Cabot, A. de La Casiniere, and E. Kyro, Ozone column retrieval from solar UV measurements at ground level: Effects of clouds and results from six European sites, J. Geophys. Res., 110, D24202, doi : 10.1029/2005JD005992, 1-14, 2005.
- Seckmeyer, G., D. Pissulla, M. Glandorf, D. Henriques, B. Johnsen, A. Webb, A.-M. Siani, A. Bais, B. Kjeldstad, C. Brogniez, J. Lenoble, B. Gardiner, P. Kirsch, T. Koskela, J. Kaurola, B. Uhlmann, H. Slaper, P. de Outer, J. Gröbner, B. Mayer, A. de la Casinière, S. Simic, and F. Carvalho, Variability of UV Irradiance in Europe, Photochem. Photobiol., 83, 1-8, 2007.
- Brogniez, C., V. Buchard and F. Auriol, Validation of UV-visible aerosol optical thickness retrieved from spectroradiometer measurements, Atmos. Chem. Phys., 8, 4655-4663, 2008.
- Buchard, V., C. Brogniez, F. Auriol, B. Bonnel, J. Lenoble, A. Tanskanen, B. Bojkov, and P. Veefkind, Comparison of OMI ozone and UV irradiance data with ground-based measurements at two French sites, Atmos. Chem. Phys., 8, 4517-4528, 2008.
- Lenoble, J., C. Brogniez, A. de La Casinière, T. Cabot, V. Buchard, and F. Guirado, Measurements of UV Aerosol Optical Depth in the French Southern Alps, Atmos. Chem. Phys., 8, 6597-6602, 2008.
- Seckmeyer, G., M. Glandorf, C. Wichers, R. McKenzie, D. Henriques, F. Carvalho, A. Webb, A.-M. Siani, A. Bais, B. Kjeldstad, C. Brogniez, P. Werle, T. Koskela, K. Lakkala, J. Gröbner, H. Slaper, P. de Outer, U. Feister, Europe’s darker atmosphere in the UV-B, Photochem. Photobiol., 7, 925-930, 2008.
- Arola, A., S. Kazadzis, A. Lindfors, N. Krotkov, J. Kujanpaa, J. Tamminen, A. Bais, A. di Sarra, J. M. Villaplana, C. Brogniez, A. M. Siani, M. Janouch, P. Weihs, A. Webb, T. Koskela, N. Kouremeti, D. Meloni, V. Buchard, F. Auriol, I. Ialongo, M. Staneck, S. Simic, A. Smedley, and S. Kinne, A new approach to correct for absorbing aerosols in OMI UV, Geophys., Res. Lett., Vol. 36, L22805, doi:10.1029/2009GL041137, 2009.
- de Paula Correa, M., S. Godin-Beekmann, M. Haeffelin, C. Brogniez, F. Verschaeve, P. Saiag, A. Pazmino and E. Mahé, Comparison between UV index measurements performed by research grade and consumer-products instruments, Photochem. Photobiol. Sci, 9, 459-463, 2010.
- Ialongo, I., V. Buchard, C. Brogniez, G.R. Casale, A.M. Siani, Aerosol Single Scattering Albedo retrieval in the UV range: application to OMI satellite validation, Atmos. Chem. Phys., 10, 331-340, 2010.
- Buchard, V., C. Brogniez, F. Auriol, B. Bonnel, Aerosol Single Scattering Albedo retrieved from ground-based spectral UV measurements in the UV and visible region, Atmos. Meas. Tech, 4, 1-7, 2011.
- Jégou F., Godin-Beekmann S., Corrêa M.P., Brogniez C., Auriol F., Peuch V.H., Haeffelin M., Pazmino A., Saiag P., Goutail F. et al, Validity of satellite measurements used for the monitoring of UV radiation risk on health, Atmos. Chem. Phys., 11, 24, 13377-13394, 2011.
- Wright, C. Y, C. Brogniez, K. P. Ncongwane,V. Sivakumar, G. Coetzee, J.-M. Metzger, F. Auriol, C. Deroo, B. Sauvage, Sunburn Risk Among Children and Outdoor Workers in South Africa and Reunion Island Coastal Sites, Photochem. Photobiol., DOI: 10.1111/php.12123, 2013.
- Aculinin, A., Brogniez, C., Bengulescu, M., Gillotay, D., Auriol, F., and Wald, L., Assessment of Several Empirical Relationships for Deriving Daily Means of UV-A Irradiance from Meteosat-Based Estimates of the Total Irradiance, Remote Sens., 8, 537; doi:10.3390/rs8070537, 2016.

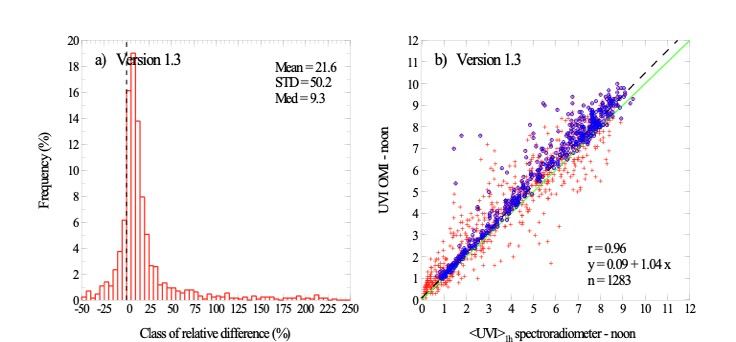

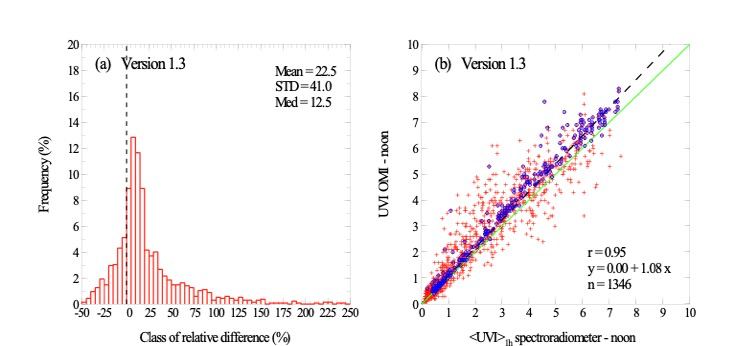

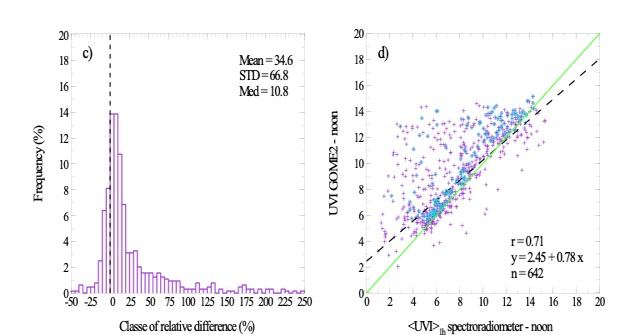

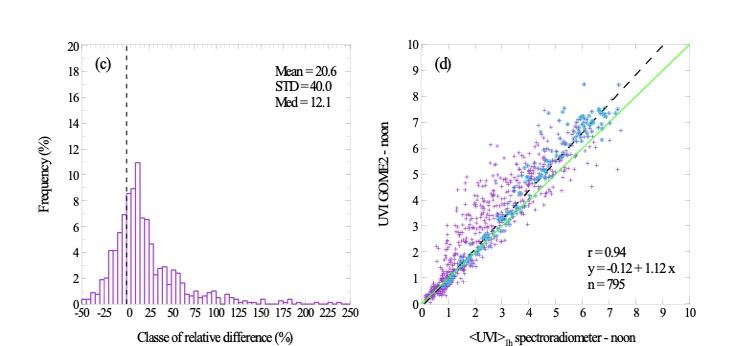

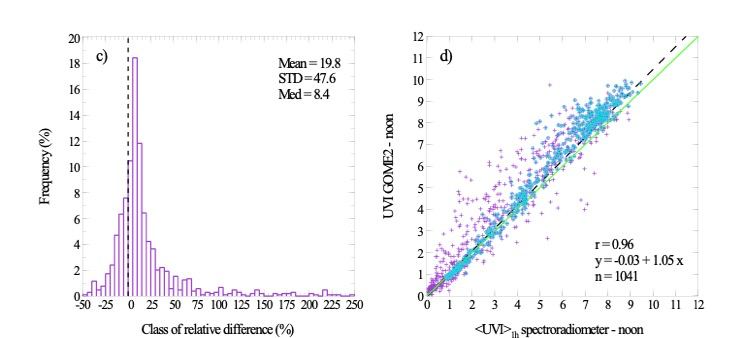

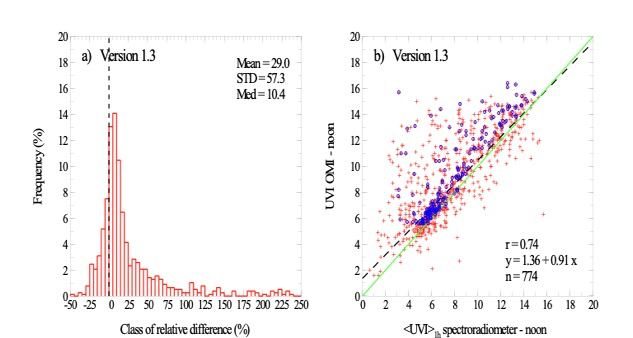

- Brogniez, C., Auriol, F., Deroo, C., Arola, A., Kujanpää, J., Sauvage, B., Kalakoski, N., Pitkänen, M. R. A., Catalfamo, M., Metzger, J.-M., Tournois, G., and Da Conceicao, P., Validation of satellite-based noontime UVI with NDACC ground-based instruments: influence of topography, environment and satellite overpass time, Atmos. Chem. Phys., 16, 15049-15074, doi:10.5194/acp-16-15049-2016.
- Lamy, K., T. Portafaix, C. Brogniez, S. Godin-Beekmann, H. Bencherif, B. Morel, A. Pazmino, J.-M. Metzger, F. Auriol, C. Deroo, V. Duflot, P. Goloub, and C.- N. Long, Ultraviolet radiation modelling from ground-based and satellite measurements on Reunion Island, southern tropics, Atmos. Chem. Phys., 18, 227–246, doi:10.5194/acp-18-227-2018, 2018.
